Co to są przewierty teleoptyczne?

Są to także przewierty sterowane poziome wykorzystywane do budowy rurociągów, głównie pod kanalizację grawitacyjną. Długości odcinków sięgają 60 ÷ 80 m a średnice dochodzą do 1000 mm. Tradycyjne rozwiązania , by wykonać przewierty sterowane teleoptycznie ,wymagają zastosowania rur przeciskowych kamionkowych, żelbetowych, z betonu polimerowego lub żywic poliestrowych. Niektórzy producenci mają w ofercie osprzęt, który umożliwia wciąganie rur PE lub PVC.

Istotnym ograniczeniem metody, dla wykonania przewiertu sterowanego teleoptycznie, jest wrażliwość na przeszkody leżące na trasie przecisku, dużą zaletą niższa cena urządzeń w porównaniu do maszyn mikrotunelowych. Wydajność metody, gdy zdecydujemy się wykonać przewiert sterowany teleoptycznie, ocenia się w granicach jednego odcinka tygodniowo, uwzględniając czas potrzebny na przygotowanie komór. Na polskim rynku funkcjonuje obecnie kilkanaście urządzeń, którymi można wykonać przewierty sterowane teleoptycznie, z których większość jest stosowana do średnic około 400÷500 mm.

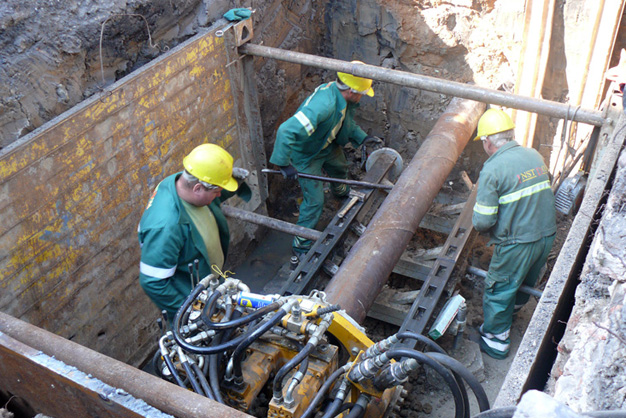

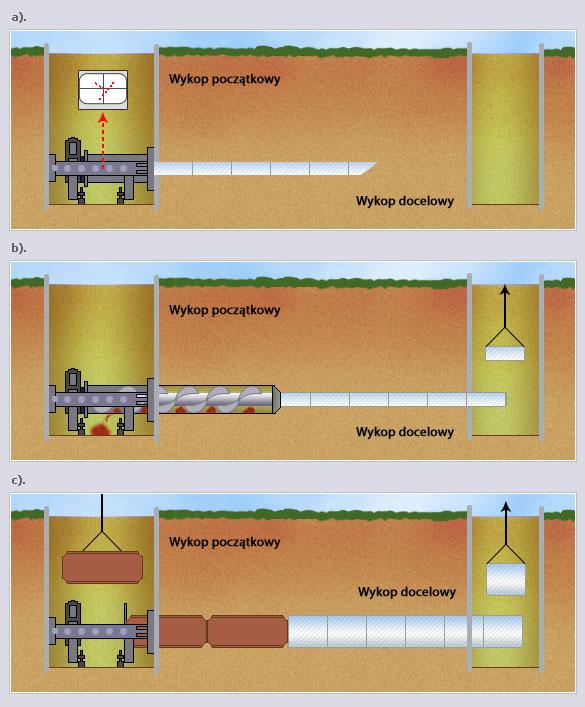

Najwyższej klasy urządzenia , by wykonać przewierty sterowane teleoptycznie można spotkać na rynku amerykańskim. Urządzenia te są projektowane w USA na duże odległości, dochodzące do 120 m. Poniżej przedstawiono schemat ideowy budowy kanalizacji metodą przecisku hydraulicznego sterowanego urządzeniami amerykańskiej firmy Akkerman. W technologii tej , by wykonać przewiert sterowany teleoptycznie ,wykonuje się otwór pilotowy metodą przecisku hydraulicznego żerdzi wiertniczych (Rys. a). Następnie otwór jest rozwiercany do zaplanowanej średnicy z jednoczesnym przeciskiem stalowych rur osłonowych. W końcu następuje przecisk hydrauliczny rur przewodowych z jednoczesnym wypychaniem stalowych rur osłonowych do wykopu docelowego (Rys. c).

Podczas wykonywania otworu pilotowego , by wykonać przewierty sterowane teleoptycznie, grunt jest zagęszczany wokół żerdzi. Trajektoria przewiertu sterowanego jest kontrolowana dzięki użyciu systemu teleoptycznego. Głównymi elementami takiego systemu są: diodowa tablica celownicza umieszczana bezpośrednio za głowicą pilotową i kamera cyfrowa umieszczona w wykopie początkowym, rejestrująca obraz diodowej tablicy przez żerdzie i przekazująca go do monitora umieszczonego także w wykopie początkowym. Ponieważ kamera rejestruje obraz tablicy przez żerdzie, w technologii tej , gdy chcemy wykonać przewiert sterowany teleoptycznie możliwe jest wykonanie prawidłowego otworu pilotowego tylko prostoliniowego.

Kierunek przewiertu sterowanego może być korygowany dzięki skośnie ściętej głowicy pilotowej. Trajektorię prostoliniową , gdy wykonujemy przewiert sterowany teleoptycznie, uzyskuje się podczas wciskania w grunt żerdzi wiertniczych i jednoczesnego ich obracania, podobnie jak to ma miejsce podczas wykonywania innych rodzajów przewiertów sterowanych. W zależności od zastosowanej metody usuwania rdzenia gruntowego podczas przecisku rur przewodowych jednorazowo można wbudować do 80 m rurociągu (z transportem urobku przenośnikiem ślimakowym) lub do 50 m (z systemem płuczkowym). Zakres wykonywanych średnic wynosi od 150 do 600 mm. Metoda ta, zmierzająca do tego, by wykonać przewiert sterowany teleoptycznie, pozwala uzyskać duże tempo robót i niskie koszty realizacji. Można też stosować ją do budowy rurociągów poniżej zwierciadła wody gruntowej. Wówczas rury osłonowe i przenośnik ślimakowy, podczas wykonywania przewiertu sterowanego teleoptycznie wyposaża się w system specjalnych grodzi, dzięki którym system transportu urobku jest zawsze zamknięty i nie dochodzi do procesu obniżania poziomu wody gruntowej.
